Ехолот – це спеціальний прилад для виявлення риби у риболовлі на річках, озерах та в морі. У базовий функціонал ехолотів входять також вимірювання глибини, визначення рельєфу і структури дна. Конструктивно ехолот складається з передавача, приймача, перетворювача (датчика) і дисплея. Працює сонар за принципом відображення ультразвукового сигналу від водних об'єктів, який потім перетвориться в електричний і відображається на моніторі у вигляді визуализированной картинки. Більшість ехолотів розрахована на використання в теплий сезон року, але є і спеціальні моделі для зимової підлідної риболовлі з незамерзаючими екранами. Крім цього, випускаються і берегові ехолоти з забрасываемым датчиком, по своєму виконанню нагадують наручний годинник.

Історія Редагувати

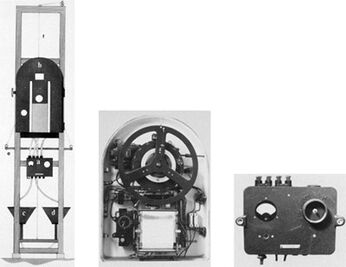

Ультразвукові сканери.jpg

Ультразвукові сканери

Історія ехолота найтіснішим чином пов'язана з розвитком гідроакустики. Про те, що звук добре поширюється у воді, люди знали дуже давно. 500 років тому великий Леонардо да Вінчі писав: Якщо ви зупините свій корабель і опустіть один кінець довгої трубки у воду, а інший її кінець прикладіть до вуха, ви почуєте кораблі на великій відстані. Він звернув увагу на те, що звук поширюється з певною швидкістю: Побачивши спалах блискавки, можна з допомогою слуху дізнатися відстань до місця удару грому.

У спостереженнях Леонардо його сучасники не угледіли практичної користі, оскільки візуально кораблі виявлялися значно раніше, ніж за слабкого звуку, що виходить від вітрильних або гребних суден того часу.

Одними з перших, хто виміряв швидкість звуку у воді, були швейцарський фізик Даніель Колладон і французький математик Шарль Штурм. У 1827 р. вони провадили досліди на Женевському озері.

Однак, для точного вимірювання глибин потрібен був вузьконаправлений промінь акустичної енергії. Цю задачу вдалося вирішити завдяки ряду попередніх відкриттів.

  • У 1842 р. Дж. Джоуль (1818-1889) відкрив і кількісно оцінив магнітострикційні (від лат. strictio — стягиваю, стискаю) ефект, що полягає в деформації феромагнітного матеріалу (кобальт, нікель, залізо і його сплави) під впливом мінливого магнітного поля.
  • У 1862 р. італійський фізик Е. Виллари описав зворотний ефект — зміна намагніченості феромагнітного тіла при його деформації.
  • У 1880 р. брати Кюрі відкрили п'єзоелектричний (від грец. п'єзо — тисну) ефект — виникнення електричних зарядів на поверхні деяких кристалів (кварцу, сегнетовые солі, турмалін) при їх механічній деформації.
  • У 1912 р. американець Р. Фессенден, перебуваючи під враженням загибелі Титаніка, зіткнувся з айсбергом, в результаті чого загинуло 1198 осіб, розробив і випробував придатний для практичного застосування гідроакустичний випромінювач, який діє на відстані до двох миль.

Ці теоретичні розробки і відкриття підготували можливість створення першого ультразвукового ехолота. Він був запатентований в 1920 р. російським ученим і винахідником К. В. Шиловським і французьким ученим П. Ланжевеном, який у 1929 р. був обраний почесним членом АН СРСР.

Поряд з навігаційними ехолотами, призначеними для забезпечення безпеки плавання, випускаються спеціальні прилади для пошуку риби, промірних, геологорозвідувальних робіт тощо Такі ехолоти мають багатобарвні телевізійні екрани, які дозволяють отримати інформацію не тільки про профілі дна, але і про якість ґрунту, глибині мулу, його щільності і т. п. (по кольоровості зображення). У дослідних эхолотах передбачена можливість змінювати масштаб зображення і виділяти на екрані найбільш цікавлять дослідників зондируемые ділянки дна. Такі ехолоти розраховані, як правило, на кілька робочих частот, що дозволяє вимірювати глибини в різних діапазонах. Створюються і багатопроменеві ехолоти, які одночасно записують рельєф морського дна в різних напрямках. У деяких эхолотах передбачені пристрої для безпосереднього нанесення вимірюваних глибин на морські карти.

Принцип роботи Редагувати

Принцип роботи ехолота.jpg

Принцип роботи ехолота

Занурений у воду датчик ехолота для виміру глибини у водоймі випромінює сигнал у вигляді конуса. Всередині конуса від датчика в напрямку дна йдуть ультразвукові хвилі. Наштовхуючись на перешкоди, що зустрічаються на їх шляху ці хвилі відбиваються і йдуть назад, сприймаються датчиком, і відстань до виявлених об'єктів вимірюється. Результати разового виміру відображаються на шкалі дисплея з відмітками глибин розташованими біля правого краю екрана ехолота.
  • Якщо виявлений об'єкт на деякій відстані на шкалі з'являється штрих. Виявлений ще один об'єкт на іншій відстані з'являється новий штрих.
  • Там, де ультразвукова хвиля не зустріне на своєму шляху перешкоди, вона дійде до найближчої точки на дні, ця точка позначиться на шкалі штрихом. Відстань до неї буде фіксуватися ехолотом в зоні його дії, як глибина водойми.

Промінь, що випускається датчиком досить широкий, тому інші ділянки дна потрапили в його кордон, але знаходяться далі від датчика, ніж найближча точка на дні, також дадуть відбитий сигнал. В результаті всі точки виявлені ехолотом на дні від ближньої до найдальшої будуть фіксуватися на бічній шкалою у вигляді штрихів. Весь простір між самій ближній точкою на дні і найдальшої буде заштриховане, оскільки воно заповнене сигналом.

Ехолот при кожному вимірі глибини випромінює ультразвукові хвилі, отримує відбитий від дна і перешкод у товщі води сигнали, обробляє їх і виводить на екран ехолота і нам потрібно правильно прочитати отриману картинку. Все те, що з'явилося ліворуч на екрані знаходиться вже не під нами, цю ділянку дна ми пройшли і тепер він знаходиться за кормою човни.

Основні характеристики і функції Редагувати

  • Fish-ID. Режим ідентифікації риби та її відображення у вигляді символів (замість дуг). Дуже корисна функція для новачків, які тільки освоюють роботу з ехолотом.
  • FishTrack. Функція стеження за рибою – відображення цифрового значення глибини її знаходження, яке можна побачити над символом риби.
  • Alarm. Звукові сигнали при виявленні риби (Fish Alarm), а також при виході на мілководдя або на глибоководний ділянку (Depth Alarm).
  • FasTrack. Миттєвий вивід на дисплей інформації про шарах води, що знаходяться під датчиком.
  • Grayline. Ця «сіра лінія» відображає щільність об'єктів і дозволяє краще розпізнавати риб, що перебувають поблизу від дна. Самі тверді предмети відображаються сірим кольором, який по мірі зменшення щільності змінюється на чорний. Завдяки цій функції можна виявити рибу серед корчів і чагарників, а також знайти купу підводних каменів, біля яких часто скупчуються косяки.
  • FishReveal. Функція, що є вдосконаленою версією Grayline. У цьому режимі ехолот не тільки відрізняє тверді об'єкти від пухких (м'яких, піщаних), але й розподіляє їх за ступенем щільності, використовуючи кілька відтінків сірого.
  • Zoom. Функція збільшення, що дозволяє більш детально розглянути конкретну ділянку дна.

Типи ехолотів Редагувати

В даний час на ринку пропонується широкий вибір сонарів з різними характеристиками і цінами. Для зручності їх можна класифікувати наступним чином:

  • Ехолоти з монохромним екраном. Відносно недорогі прилади з простим монітором і скромним набором функцій, чого цілком достатньо для проведення необхідних вимірювань на водоймі. В даному випадку спостерігається прагнення виробника здешевити товар без шкоди для якості.
  • Ехолоти з кольоровим екраном. На кольоровому моніторі легше читати структуру дна, виявити рибу серед підводної рослинності, зрозуміти, що за об'єкт знаходиться в радіусі дії сонара. Однак невеликі переваги навряд чи виправдовують високі ціни на прилади цього класу.
  • Ехолоти з сенсорним екраном. Зручні, хоч і дорогі прилади. Простий інтуїтивно зрозумілий інтерфейс дозволяє швидко проводити потрібні налаштування.
  • Ехолоти з GPS. Переваги приладів з GPS очевидні. Особливо на великих водоймах, де знайти одного разу облюбоване місце буває дуже складно. Деякі досвідчені рибалки з допомогою ехолота попередньо досліджують дно, записують координати перспективних для риболовлі ділянок і навіть складають карти. Вибрати ехолот з системою навігації, мабуть, найрозумніше рішення.
  • DSI-сканери. У эхолотах з технологією DSI промінь сканера випромінюється у вигляді плоского сектора перпендикулярно руху човна, а не правильним конусом, як у класичних моделях. Завдяки цьому вдається одержати більш якісну картинку відсканованого ділянки.
  • 3D-сонари. Заманливо, звичайно, отримати тривимірне зображення відбувається під човном. Однак через низку недоліків (малий екран, неточності у відображенні предметів і рельєфу дна, висока ціна) цей клас не користується особливим попитом.
  • Портативні бездротові ехолоти. Датчик-поплавок прив'язують до спінінга, закидають у потрібне місце і плавно підтягують до берега (човні). На думку рибалок які такий ехолот, вибрати відповідне місце він допоможе, а от рибу показує погано. Уявіть, наскільки буде ефективний бовтається на хвилі датчик.
  • Дозорці ехолоти. Сонари класичного типу, що збирають інформацію по курсу руху плавзасоби. Мало популярні серед рибалок-любителів з-за дорожнечі, складності регулювань та аналізу отриманих даних.

Налаштування Редагувати

Налаштування ехолота.jpg

Налаштування ехолота

При включенні ехолота він автоматично обирає налаштування, близькі до оптимальним для пошуку риби та визначення рельєфу дна. Єдиними недоліками автоматичних налаштувань є вимірювання глибини в футах і включення режиму ідентифікації риби. Але це легко виправляється за допомогою меню. Деякі ехолоти запам'ятовують встановлені вами параметри і вони автоматично поновлюються при наступних включеннях ехолота.

Режим ідентифікації риби, коли ехолот з допомогою спеціальної програми намагається розрізняти зображення риб і «не риб» ще далекий від досконалості. І це відзначають не тільки рибалки, але і виробники ехолотів. Цей режим може бути корисний тільки починаючим користувачам ехолотів, яким зображення символів риб зрозуміліше якихось дивних дуг і смуг. Але після накопичення навіть невеликого досвіду вони погоджуються, що ці дуги і смуги несуть більш точну і повну інформацію, необхідну для виявлення риби поблизу дна, в складках дна, ховаються в корчах і серед рослинності.

Режим ідентифікації риби проте дуже ефективний і наочний при пошуку великих косяків риби, особливо, «в півводи» і повністю нехтувати ним не варто.

Налаштування ехолота, як правило міняють, для отримання більш зручного вигляду зображення: для перегляду збільшеного зображення, включення багатовіконного виду екрана і т. п. Основні робочі параметри ехолота (чутливість, діапазон зондируемых глибин і т. д.) потрібно міняти тільки для вирішення специфічних завдань, наприклад, для більш точного визначення глибини. Визначення рельєфу за допомогою широкого (близько 50 угл.град.) ультразвукового променя схоже на спробу зондування дна товстим щупом, діаметр якого близький глибині. При цьому крадуться всі нерівності дна менші за площею, ніж підстава щупа, а виміряна глибина над похилою поверхнею явно занижується. Товстий щуп просто впирається в найближчу виступаючу точку поверхні дна, а всі об'єкти нижче цієї точки потрапляють в «мертву» зону та не спостерігаються.

Зменшуючи чутливість ехолота ми реально зменшуємо ширину променя, з допомогу якого зондируем дно і шукаємо рибу. Чим вже промінь – тим точніше і докладніше ми можемо досліджувати рельєф дна. Але при цьому ми можемо переступити межу, за якою ехолот перестає «відчувати» навіть велику рибу.

При використанні ехолота для вивчення рельєфу і придонних шарів у професійних цілях, можливо, виявиться недостатньо просто зменшувати чутливість ехолота і потрібно або застосовувати узколучевой датчик, або корегувати діаграми спрямованості стандартного датчика.

Що показує ехолот Редагувати

Тепер спробуємо зрозуміти, що ми бачимо на екрані з того, що ехолот знайшов під водою? Якщо човен рухається, то датчик через певний інтервал часу (долі секунди, причому цей інтервал можна змінювати в меню ехолота), як би фотографує дно і рибу, якщо вона потрапляє в промінь сигналу. Ця крайня точка завжди відображає події в реальному часі! Коли поточний знімок змінюється новим, він просто зсувається вліво і з ним більше нічого не відбувається. Він вже став історією. Риба, яка там була, у дійсності може вже поплисти і знаходитися зовсім в іншому місці. Вона також може навіть потрапити в поле зору бічного променя (це трапляється), але на екрані ехолота її зображення буде залишатися незмінним на одній і тій же глибині, і буде повільно переміщатися вліво, поки не зникне з екрана.

Точно також і відображений рельєф дна буде характеризувати ту ділянку, яка пропливла човен, за той час, поки «знімок дна» з крайньої правої точки перемістився в крайню ліву точку екрану. Зазвичай це буває інтуїтивно зрозуміло всім і відразу. Однак, якщо ви відзначили для себе бровку, яку збираєтеся облавливать, то щоб переміститися від неї в бажане місце, де слід стати на якір, потрібно дуже добре уявляти, яку відстань в реальності потрібно проплисти, щоб це відповідало змінюється на эхолоте картинці. Не так-то просто точно співвіднести свої переміщення по реальній воді, з тими діаграмами, що представлені на екрані.

Ехолот продовжує малювати дно, навіть коли ви вже стоїте на якорі. В цьому випадку на екрані з'явиться пряма лінія, а з-за хвилі на дні можуть з'являтися і нерівності! Та й рибу під вами ехолот буде клонувати, якщо вона стоїть на місці. Аналогічно, спотворений рельєф буде представлений на екрані і тоді, коли ви підпливли ближче до берега, а потім знову відійшли від нього: на екрані виникне характерний розріз пагорба з підйомом і спуском. На екрані ехолот просто приплюсує ваш рух вперед до руху назад, причому по малюнку буде неясно, що це один і той ж ділянку дна: просто ви пливли не прямо, а крутилися на місці.

Якщо ви підходите до бровки під прямим кутом, то вона буде здаватися крутий, коли ви це робите швидше, то крутизна збільшиться ще сильніше. А якщо будете наближатися до тієї ж самої бровки під гострим кутом, то крутизна звалу істотно зменшиться, і ви не приділите їй належної уваги. Ехолот взагалі може малювати вам рівне дно, якщо ви рухаєтеся уздовж брівки, навіть перебуваючи на її середині!

На картинці зображений свал в русло, де найбільш обривиста бровка розташована між 5 і 8 метрами. Зелена траєкторія (А) показує рух човна під гострим кутом до цього свалу, і на екрані ехолота його крутизна здається не настільки явною. Рухаючись по червоному маршруту (З), край виглядає як справжнісінький обрив. Жовта траєкторія (В) показує човен, в якій рибалка, досягнувши бровки, почав шукати якір і його знесло тому. В результаті ехолот намалював пагорб.

Щоб отримати більш-менш точне уявлення про цікавлять вас ділянці дна, потрібно, принаймні кілька разів, проплисти над цією ділянкою в різних напрямках, зіставити між собою отриману інформацію, і додумати відсутні елементи. Це непросто. Я вже більше 10 років регулярно мучу ехолот, і досі, щоб встати на якір правильно і з першого разу, я наголошую критичні точки своєрідною міткою – наприклад, ставлю в центрі русла порожню бобышку, яка служить мені буйком-орієнтиром, від якого простіше зорово відміряти ефективну дальність закидання. Повірте, коли вас зносить вітром і хвилею, то дуже важко без зовнішніх орієнтирів зрозуміти, наскільки ви віддалилися від заданої точки, на 20 або 50 метрів?

Крім рельєфу дна, глибини, дуже важливою підказкою для рибалки служить інформація про твердості дна, і наявність різних придонних об'єктів. Наприклад, очевидно, що шукати судака, де дно вкрите товстим шаром мулу малоперспективно. А різні придонні об'єкти можуть виявитися затопленими пнями, валунами, корчами, і в кінцевому рахунку – бути придатними укриттями для засідок хижака. Це дуже вагомий аргумент на користь ехолотів, дисплей яких може давати добре деталізовану картину, навіть якщо вона і умовно відповідає дійсності. Така картинка вселяє в рибалки впевненість, а впевненість стимулює завзятість і більш рішучі дії, а значить і більшу ймовірність хорошого улову.

Тепер про рибу. За свідченнями ехолота важко зрозуміти, що за риба під вами? Щука чи лящ? Зграя підлящика або голодного окуня? Тому, ні один з виробників ехолотів, до теперішнього часу, не робить відмінностей у піктограмах риб, між щукою і лящем. Але ми маємо приблизне уявлення про розміри риб, глибині, на якій вона знаходиться, і якщо ехолот дозволяє, то з якого боку від човна (або взагалі прямо по курсу) ця риба плаває.

Можна тільки здогадуватися і будувати припущення, виходячи зі своїх уявлень про життя риб, хто ж під нами. Припустимо, що причаїлася під валуном або пнем, велика риба, швидше за все щука, але може бути і судак, а зграйка дрібниці над ними – плотва. Може так, а може і зовсім навпаки – в укритті сховався сазан або лящ, а вище грається зграя окунів. Трактувати можна по-різному. Рибалці важливіше, на якій глибині в основному знаходиться риба. Та й інформація про те, на якій глибині тримається риба, далеко не однозначна, і пропонує нам варіанти для аналізу. Наприклад, якось влітку ехолот вперто показував, що вся риба стоїть біля поверхні, і лише де-не-де біля самого дна, майже на 10-11 метрів, зустрічаються поодинокі особини. Зробив ставку на останніх, і не помилився. Пустив гуртки по самому дну і взяв на них трьох хороших судаков, в той час як з 3 метрів не було жодної покльовки.

Крім популярного сьогодні суміщення ехолота з навігатором, корисними додатковими опціями можуть бути також функція простого вимірювання швидкості (без GPS) і можливість вимірювання температури води. У багатьох моделей датчик температури води суміщений з основною датчиком, для деяких такий датчик можна підключати і в эхолоте він закладений, але купувати його треба окремо.

Багато ехолоти здатні показувати так званий необроблений сигнал. Досвідчені рибалки вважають його більш важливим, ніж бутафорное відображення риб'ячих символів. При такій інтерпретації, риба на екрані представлена у вигляді дуги. Насправді подібні дуги складаються з послідовності окремих «знімків» відбиття променя від виниклої перешкоди, у міру того як об'єкт змінює своє становище всередині конуса променя, або промінь проходить над об'єктом.

Представимо себе, що ми повільно пропливаємо над стоїть під нами рибою. Ми ще не допливли до неї, але вона потрапляє в самий край променя. Зворотний сигнал від неї поки що більш слабкий, і риба в даний момент знаходиться від нас далі, ніж коли вона виявиться прямо під човном. У центрі променя сигнал стає сильнішою, і риба відображається жирніше, до того ж відстань до неї стає коротше. По мірі виходу з променя картина змінюється в зворотній послідовності. У підсумку, серія таких знімків перетворюється в зображення, що нагадує дугу, з потовщенням в центрі.

Про розмір риби можна судити, за розміром найбільшого потовщення в центрі дуги, і зіставляючи його дугами інших риб, що знаходяться на тій же глибині.

Що ще нам може розповісти дуга? Якщо дуга коротка, то риба рухається нам назустріч і швидше проходить конус променя. Довга дуга говорить про те, що риба слід за човном і довго знаходиться в конусі променя. У разі, коли човен стоїть на якорі, довга дуга, а часто пряма лінія, що вказує нам на те, що риба довго стоїть прямо під човном, а коротка – що вона пропливає під нами.

Якщо лівий край дуги товщі і задран вгору, а правий стає більш тонким і йде вниз, то це означає, що риба, при наближенні до човні пішла на глибину. Якщо навпаки, лівий край нижче, то це означає, що риба рухалася вгору. Навчитися читати дуги нескладно, але для цього, дисплей ехолота знову-таки повинен мати непогане дозвіл, щоб дуги проглядалися чітко, інакше в них важко розібратися.

На практиці, аналізуючи різні дуги, можна виявити такі подробиці, як атаку однієї риби на іншу. Геометрію виникнення дуг і атаку, я спробував відобразити на схемі, наскільки це можливо.

Відображення риб дугами.png

Відображення риб дугами

Картина наступна: Човен стоїть на місці. Щука рухається прямо (червона лінія). Плотвичка, коли щука підпливає до неї, лякається і йде теж по прямій вгору (синя лінія). В зону променя датчика ехолота обидві риби входять одночасно і виходять з неї також в один і той же час. Точка А, в якій риби потрапляють в поле зору променя, на екрані ехолота буде лівіше. Це більш давня інформація, ніж вихід з конуса променя. Форма синьою дуги говорить про те, що спочатку (точка А) риби перебувала глибше, а на виході (точка В) вона піднялася ближче до поверхні. Ближче до центру променя, сигнал виразніше, тому лінія, що його відображає – товщі.

Як вибрати ехолот для риболовлі Редагувати

Напевно, кожному любителю рибної ловлі, приходила думка про придбання такого корисного для риболовлі приладу як ехолот. Безумовно, застосування ехолота спрощує пошук найбільш підходящого місця для лову, особливо на мало знайомих ділянках водойми, так як з його допомогою можна визначити рельєф дна. При виборі ехолота потрібно звертати увагу на кілька параметрів, це: потужність передавача, чутливість приймача, частоти роботи перетворювача, розмір і дозвіл екрану і нарешті, ціна приладу.

  • Потужність передавача. Чим більше показники потужності, тим більш чітким буде ехо сигнал, особливо це необхідно коли потрібно просканувати ділянки з великими глибинами або при незадовільному стані води. При великій потужності передавача, ви зможете розгледіти дно водойми в найдрібніших подробицях, навіть самий слабкий сигнал відлуння, потужний випромінювач здатний перетворити в електричний імпульс. Тому навіть сама дрібна риба буде вам видно. Якщо потужність недостатня, то сигнал не досягає потрібної глибини, і ви не зможете побачити повну картину. Потужність ехолота зазвичай вказується в документах приладу і буває двох видів, пікова і середня (RMS), її характеристики вказуються у ватах. Ціна приладу з високою потужністю відповідно вище.
  • Частоти перетворювача. Від цього параметра залежить, наскільки широкий ділянку водойми ви можете просканувати і на яку глибину. Сигнал має форму конуса, в залежності від частоти його кут може бути різним, на високих частотах кут буде менше ніж на низьких. Чим нижче частота сигналу, тим більша глибина проникнення, але менш чіткою і точною буде деталізація, чим вище частота, тим менше глибина, проте деталізація буде дуже гарною. Отже, якщо ви зазвичай ловіть рибу на великій глибині, то вам потрібен ехолот з низькочастотним перетворювачем і навпаки.
  • Чутливість приймача. Тут слід розуміти, що чим вище чутливість приймача, тим більше буде відображатися на екрані перешкод, тому перевагу потрібно віддавати эхолотам з можливістю регулювання чутливості приймача. Чим більшим буде діапазон налаштувань, тим краще, однак і ціна звичайно буде більш високою.
  • Розмір і дозвіл екрану. Дозвіл екрана має не менш важливе значення, так як чим вище дозвіл, тим легше буде визначити відстань між різними підводними об'єктами, тобто вони не будуть «зливатися» на екрані в один об'єкт. Розмір екрану потрібно вибирати виходячи з характеру рибної ловлі, якщо ви ловите рибу з невеликою гумового човна і ехолот буде знаходитися завжди поруч, у вас перед очима, то немає необхідності переплачувати за великий розмір екрану. Якщо ж ви ловите з катера і багато переміщаєтеся по палубі судна, то тут великий екран буде дуже зручний, так як ви будете бачити «картинку» свідчень ехолота, навіть перебуваючи на деякій відстані від нього. Дуже часто, ехолоти з великим розміром екранів, включають в себе великий набір різних додаткових функцій, що, безумовно, позначається на ціні пристрою.
  • Ціна. Найчастіше, відома марка і висока ціна приладу це не завжди показник високих технічних характеристик. Перед покупкою потрібно уважно ознайомитися з обраною моделлю, враховуючи те, як і де ви будете її застосовувати. При однакових показниках вибирайте ехолот менш дорогий, але враховуйте гарантії виробника і його репутацію на ринку.

Виробники ехолотів Редагувати

Кращі моделі Редагувати

Якщо ви бажаєте заощадити або просто не маєте великим бюджетом, то зверніть свою увагу на доступні ехолоти серії JJ-Connect Fisherman. Вони забезпечені невеликими дисплеями і використовують зазвичай по одному або по два променя. Завдяки малим габаритам і невисоку вартість, такі ехолоти стануть відмінним вибором для новачків.

Крім того, до економічних рішень можна віднести і деякі ехолоти від компанії Garmin. У неї досить широкий модельний ряд: самі бюджетні моделі можна придбати за 4 000 – 5 000 рублів, а найдорожчі можуть сягати вартості 20 000 рублів і вище. Крім того, якщо ви не збираєтеся економити, а бажаєте займатися риболовлею професійно, то використовуйте універсальні ехолоти від фірм Humminbird і Garmin. Такі ехолоти мають у своєму розпорядженні 4-5 скануючих променів, можливістю швидкої передачі даних, GPS-приймачем, контрастним дисплеєм і іншими приємними і корисними доповненнями.
